Balancines y eje de balancines HYUNDAI Furgón/ Minibús H100

AJUSTE DE LAS VALVULAS

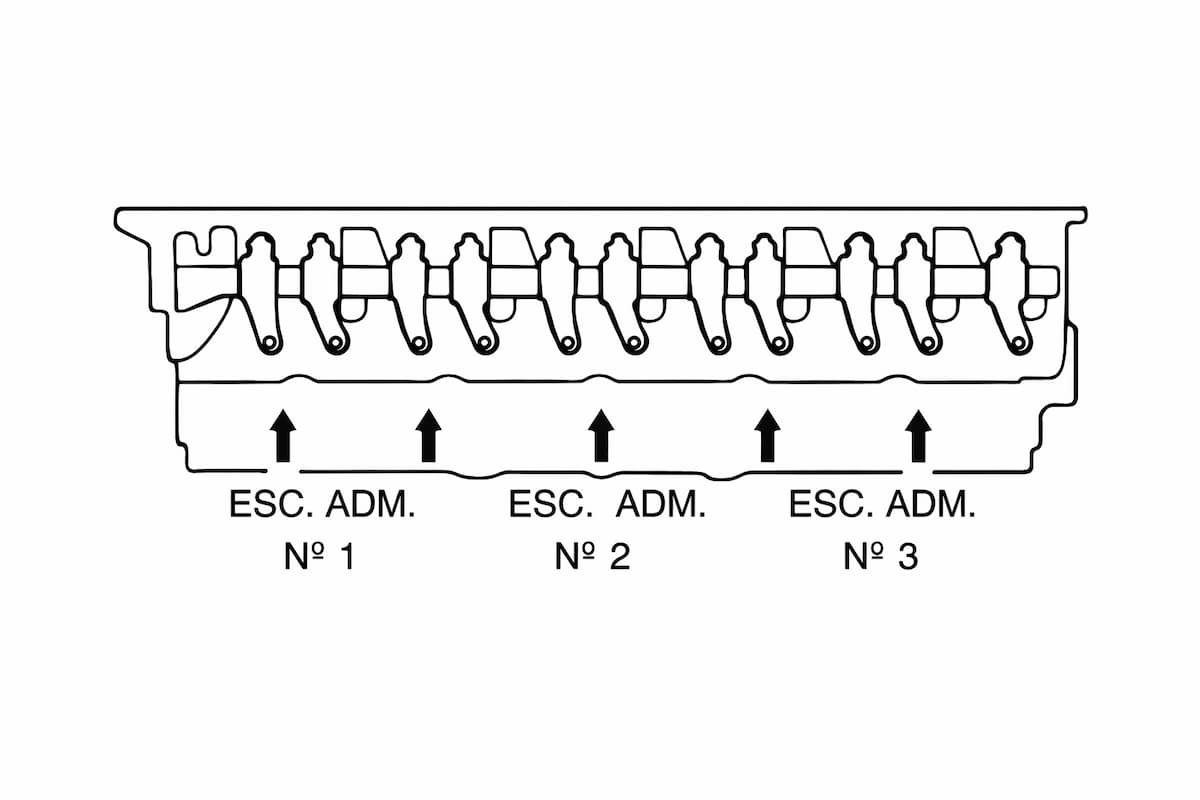

  1. Hacer girar el cigüeñal en dirección de rotación normal (en el sentido de las agujas del reloj) para poner el pistón del cilindro N°1 en el punto muerto superior de la carrera de la compresión. Esto permite el ajuste de la luz de las válvulas en la posición que se indica en la ilustración.
calibrar las válvulas

Como calibrar las válvulas de la Hyundai H100

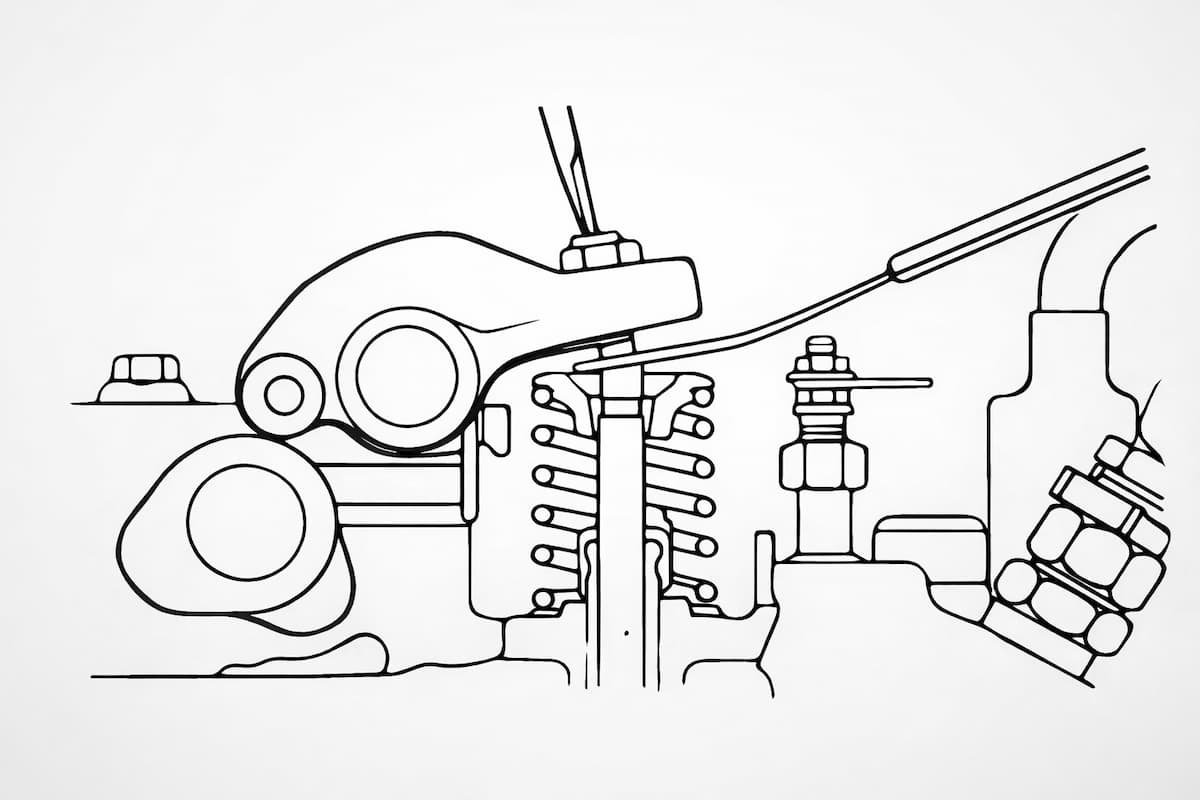

  1. Aflojar la tuerca de bloqueo del tornillo de ajuste.
  2. Ajustar la luz de la válvula haciendo girar el tornillo de ajuste y a continuación asegurar el tornillo de ajuste con la tuerca de bloqueo.

Luz de las válvulas:

Admisión 0,15 mm (0,0059 pulg.) en el motor frió

Escape 0,15 mm (0,0059 pulg.) en motor frió

valvulas-1

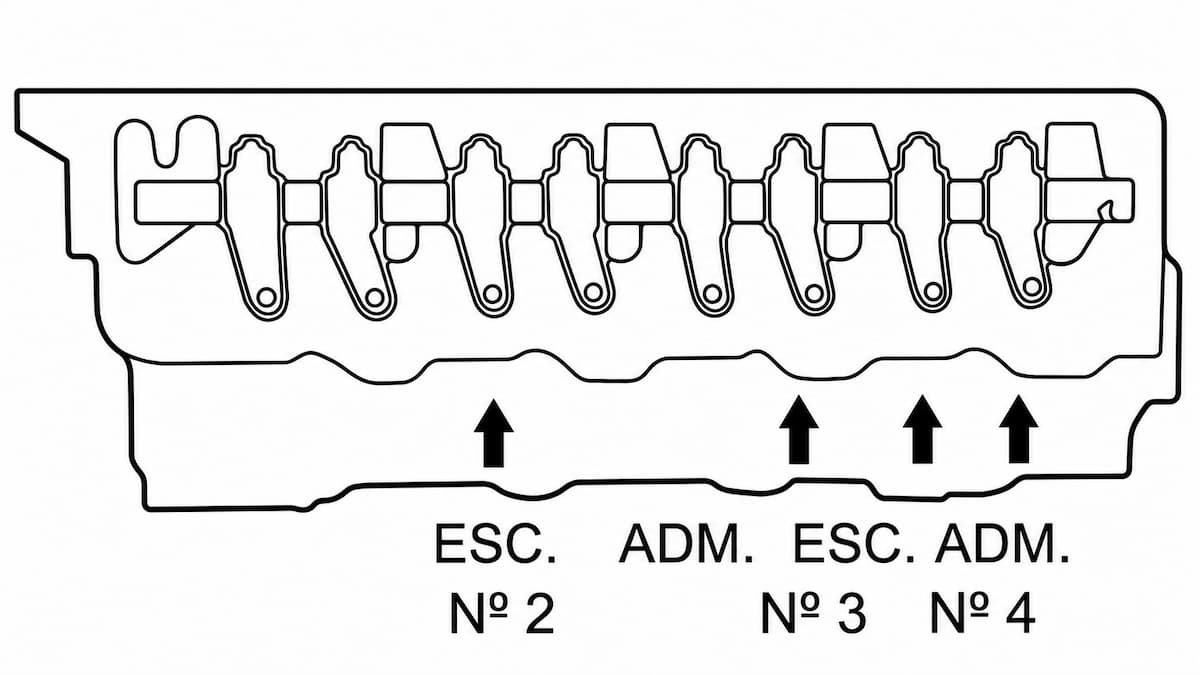

4. Hacer girar el cigüeñal una vuelta completa en la dirección de rotación normal para llevar el pistón del cilindro N°4 hasta el punto muerto superior de la carrera de la compresión. Esto permite el ajuste de la luz de las válvulas en las posiciones que indica la ilustración.
5. Llevar a cabo las operaciones 2 y 3 para efectuar el ajuste.

NOTA

  • Con el motor montado en el vehículo, calentar el mismo para comprobar la luz de las
  • válvulas. Ajustar según sea necesario.
  • Luz de las válvulas:
  • Admisión 0,25mm (0,0098 pulg.) en el motor caliente
  • Escape 0,25mm (0,0098 pulg.) en el motor caliente
valvulas-2

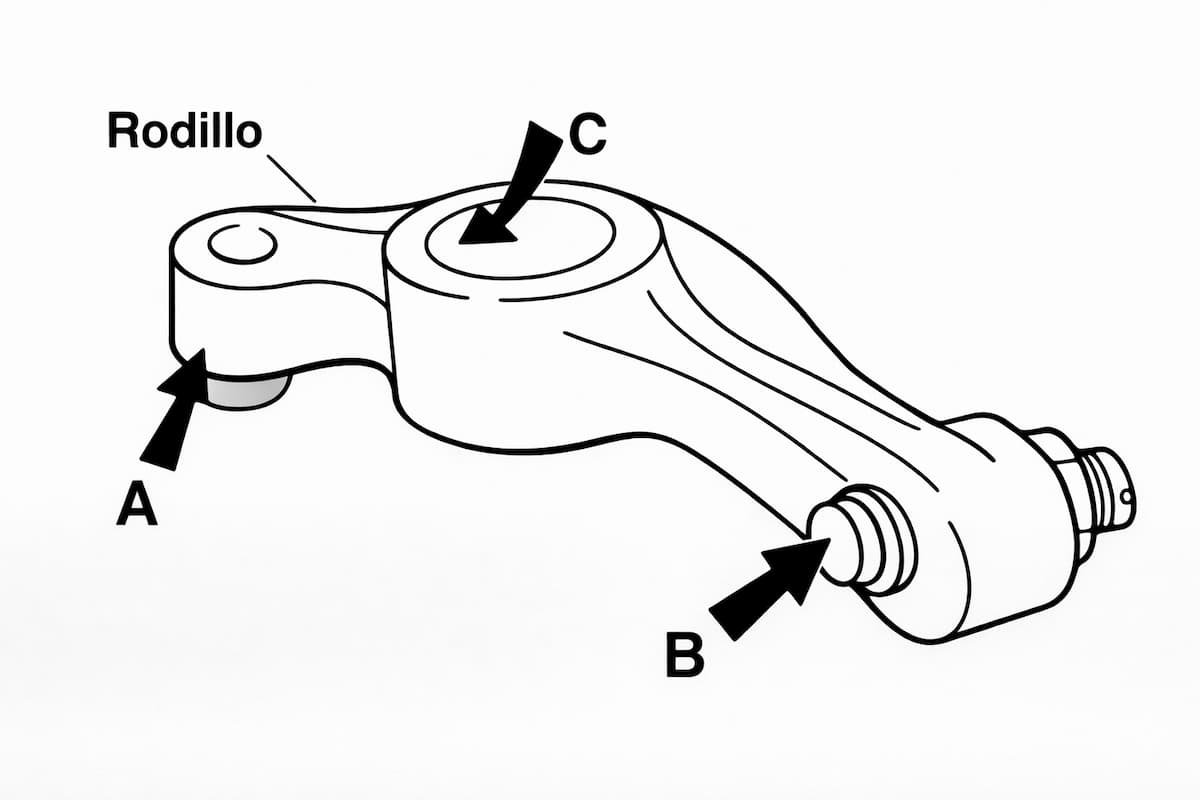

Comprobación de los Balancines

valvulas-3
  1. Comprobar la superficie del patín (la superficie que está en contacto con las levas).Sustituir si es evidente la existencia de deterioro o agarrotamiento.
  2. Comprobar el ánima por si presenta deterioro agarrotamiento y sustituir si hay defectos evidentes.
